異型石材液壓切機設計研究

前言

隨著石材裝飾向著藝術化、多樣化發展，各種復雜圓柱曲面異型石材產品的需求越來越多。以往加工圓柱面只是采用圓筒金鋼石刀具加工，而對于復雜曲面柱采用手工加工，其加工質量差，加工效率低，勞動強度大。采用數控加工石材圓柱其成本較高。為此采用簡單設備裝置，設計液壓仿形石材切機，可以實現自動化，提高加工效率，降低工人勞動強度，提高加工質量，同時適于大批量生產。

1液壓仿形切機的總體設計

液壓仿形切機設計主要考慮加工石材回轉曲面的工藝性，力求設備結構簡單，操作方便，維護容易。同時要求機慶運動系統、電器系統，液壓系統，冷卻系統，潤滑系統協調配合，以完成工件的加工運動要求。

機床主要由主軸箱、尾架、橫向溜板、縱向溜板、刀架、絲杠進給變速箱、液壓仿形機構等部件組成，其結構簡圖見圖1所示。

工件由主軸箱夾盤及尾架支承并夾緊，并由主軸箱電機通過皮帶帶動工件回轉?？紤]到加工不同直徑的工作，主軸轉速直接通過調整帶輪皮帶進行二級調速。金剛石鋸片安放在刀架主軸上，并由電機直接帶動金剛石鋸片轉動對工件進行切割運動。整個刀架放在橫向溜板上，而橫向溜板又與液壓仿形的缸體連接，由靠模與缸體的觸頭接觸，控制溜板的橫向進給深度，靠?？梢杂闷渌牧现瞥桑虼思庸し奖?，定位可靠，加工尺寸精度高，非常適用于大批量生產。此外，液壓缸活塞與縱向溜板連接在一起，縱向溜板通過螺母與絲杠嚙合，電機通過減速箱帶動絲缸回轉，從而帶動刀架縱向進給完成工件軸向切割運動。

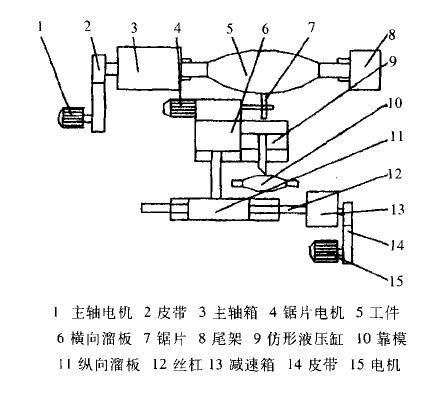

圖1石材液壓仿型切機示意

2液壓仿形切機的結構組成

2.1主軸箱機構

考慮石材工件重量大，石材機械主軸箱采用大型自制夾盤，使工件裝夾可靠，主軸兩端采用雙列圓柱滾子軸承支承，以提高主軸的剛度和承載能力。

2.2尾架機構

尾架采用與主軸箱相同的自制夾盤，尾架為了提高軸向承載能力，保障整個加工工件的剛度采用自鎖裝置，使尾架與導軌間不產生軸向滑動。

2.3橫向進給機構

液壓缸體與閥體采用焊接方式，使仿形機構成為一個整體，既可形成仿形系統的剛性反饋。缸體與橫向溜板采用螺栓連接，活塞杠與縱向溜板也采用螺栓連接從而形成一個整體。

2.4縱向進給機構

縱向進給機構由電機、皮帶、帶輪、減速箱、絲杠、縱向溜板組成。電機與減速箱之間傳動采用V型皮帶，傳動比為I=3.15，減速箱采用三級減速，使絲杠的轉速為巧r/n儷。絲杠支承在機床床向上，絲杠回轉，帶動縱向溜板完成進給運動。

2.5刀架機構

金剛石鋸片直接安裝在刀架主軸上，由電機通過皮帶帶動刀架主軸回轉。同時，在主軸架上裝有冷卻水系統，便于鋸片切割時產生冷卻作用。

2.6床身機構

床身采用整體鑄件，并同時采和雙導軌形式，一個導軌供尾座滑動，另一個導軌供縱向溜板箱進給運動。導軌采用三角形與矩形組合，用伸縮式防護罩保護。此外，床身也可以采用焊接結構，但必須保證設備的整體強度和剛度。

3液壓仿形加工原理

異形柱面加工需要有三個運動完成，、一是工件的回轉運動，完成工件的切向運動，二是沿工件徑向運動，由刀架上的橫向溜板完成，另一個運動是刀架沿工件的軸向運動，由縱向溜板運動來完成。通過縱、橫溜板的合成運動來完成工件的曲線加工，而工件的回轉運動完成柱面加工。沿工件的徑向運動由液壓系統控制，其工作原理見圖2所示，靠模固定在床身上，仿形機構安裝在機床的縱向溜板上，并隨縱向溜板一起作縱向進給運動。缸體固定在刀架上，滑閥與缸體連接在一起。當仿形架開始工作時，控制滑閥的觸頭還沒有接觸到靠模，閥芯在彈簧的作用下外伸，使戊增大，戊減小，因而液壓缸下腔的壓強大于上腔壓強，即PIAI>P2A2，在液壓缸兩腔壓力差的作用下，缸體帶動刀架向前運動，當觸頭碰上靠模時，閥芯停止運動，而滑閥體在液壓缸體的帶動下繼續向前移動。當觸頭碰上靠模時，閥芯停止運動，而滑閥體在液壓缸體的帶動下繼續向前移動，直到入和如重新相等時，液壓缸體受力平衡，使刀架停止運動。當縱向溜板以均勻速度沿工件軸向進給時，如果觸頭沿靠模ab段運動時，滑閥閥芯和閥體沒有相對運動，既戊=如，金剛石鋸片不產生前后方向移動，僅隨縱向榴板移動，因此加工出工件的圓柱部分AB段。

當觸頭沿著靠模bc段運動時，其運動是兩個方向的合成，一是沿著靠模的縱向運動，另一個是沿著靠模的橫向運動，當觸頭沿著橫向移動距離為δ時，則開口Δ1減小了δ，而開口Δ2＞Δ1，于是液壓缸下腔的壓力下降，Pl<0.5P5，既P1A1
