建筑幕墻中采用石材幕墻的外立面已越來越普及，石材幕墻干掛技術的發展及規范的逐步完善，以及避免濕貼法存在的缺陷，使得石材幕墻已被越來越多的業主和建筑設計師廣泛采用。目前我國通行的幕墻體系均在外部進行安裝施工，幕墻可拆卸性設計被忽視，以致幕墻整體完工后進行局部更換變得相當困難，尤其是石材幕墻( 早期常用的幾種結構) ，這種現象相當嚴重，這就要求設計人員應充分考慮石材幕墻的可拆卸性設計，否則石材幕墻的使用和維護費用將增大。因此，一個好的設計節點同時要綜合考慮各方面性能。

1 石材幕墻面板連接方式

1) 鋼銷式 鋼銷式連接是 20 世紀 90 年代初期在國內最早廣泛采用的一種連接方式，它是在石材板上、下邊鉆圓孔，插入不銹鋼鋼銷，鋼銷與不銹鋼板焊接，不銹鋼板再與橫梁連接。一個連接件連接上、下兩塊石材，使石材板安裝、拆卸困難，容易使上面石材自重傳遞到下面石材上，形成累加，而且鋼銷與石材之間接觸受力集中容易破損，現在已不采用( 見圖 1) 。

2) 短槽式 在石材板上、下邊開有效長度的溝槽，寬板金屬掛件連接，與石材接觸面積大，受力較鋼銷式更為均勻。前期使用的 T 形和蝶形不銹鋼金屬掛件連接上、下兩塊石材，由于拆卸不便以及加工工藝影響，規范規定已很少使用。L 形金屬掛件是一個金屬掛件連接一塊石材，目前還有使用，弊端是內側空間有限、不易施工?，F(xiàn)在基本是采用結構性鋁合金金屬掛件配合短槽式施工，如用 S，E組合掛件安裝，使用效果較好，如圖 2 所示。

圖 2 短槽式連接

Fig. 2 Connection with short slot

3) 通槽式 與短槽式相比，通槽式連接是石材上、下邊開通長的溝槽，采用通長的連接件與橫梁連接固定，受力較短槽式分散，不產生應力集中現象，相應石材溝槽受力較好，安全性能比短槽式要強，但加工不便、運輸中易損壞。

4) 小單元式 由金屬副框、單塊石材采用組裝式裝配結構，通過金屬掛鉤與骨架連接的可拆卸石材幕墻，石材面板厚度可以減薄，在工廠加工非?？欤涌炝耸┕みM(jìn)度，從而縮短工期，結構受力合理，抗震性能好。近期在永豐產業基地工程中采用此種連接形式，單塊石材損壞卸下重裝不影響相鄰其他板塊。需采用石材專用結構膠粘接，如圖 3所示。

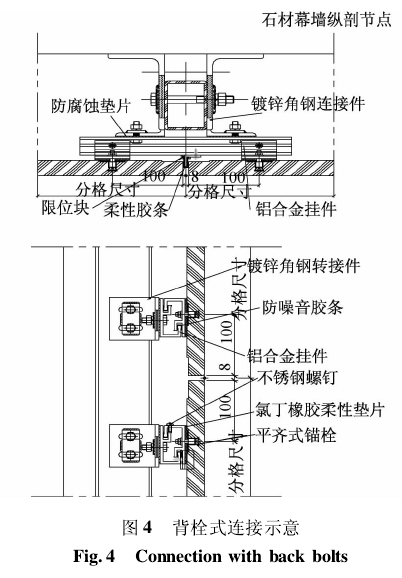

5) 背栓式 背栓式石材幕墻源于歐洲，是較為先進的石材連接形式，其特點是對石材錐孔實現無膨脹應力加工，利用不銹鋼背栓連接錨固，實現無側向應力，連接強度好，石材受力好，不用環氧膠粘接。在國防大學綜合樓工程中采用此種結構，此種連接方式對石材強度的要求降低 1/3 左右，若采用通常連接方式，石材板面無法滿足強度要求，此連接方式可成功解決，故適用于高層和大板塊石材幕墻。尾部連接結構采用掛式可實現三維調節，安裝方便，石材板塊抗變位能力強，滿足抗震性能要求，可隨時更換破損石材，維修性能好，可實現復雜造型，可均化石材板塊的厚度偏差。采用專用設備加工，精度高、速度快，石材安裝后不需過多調整，即可實現非常高的板面平整度，外觀效果優美，線條平直流暢，如圖 4 所示。

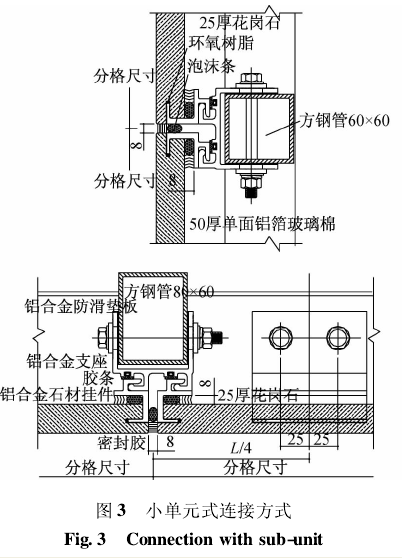

6) 組合式 短槽式、通槽式、小單元式、背栓式圖 3 小單元式連接方式

石材與金屬掛件間粘接固定優先選用干掛石材用環氧膠，不應使用不飽和聚酯類膠; 石材是多孔性材料，與面板接觸的密封膠對石材的污染要符合檢測要求; 石材幕墻的面板應采用便于各板塊獨立安裝和拆卸的支承固定系統; 橫梁和立柱之間應采用有一定相對位移能力的體系。

2 石材幕墻面板連接方式受力計算

背栓式連接破壞形式為近似呈椎體拔出，其他連接方式破壞是溝槽的側壁石板崩裂折斷，折斷壁

厚接近板厚的 1/3，單栓受拉受力面積 Ac，n= S2cr． n，而 Scr． n= 3hef，其中 hef是單栓深入石材的深度，一般是石材板厚的 1/2。背栓( 4 個背栓) 連接受力形式如圖 5 所示。背栓式連接支承點在板的中部，使跨度大大減小，相應彎曲應力也減小，板塊可以比其他連接大。

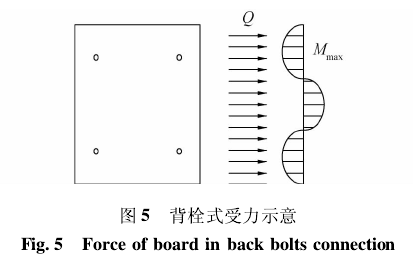

圖 5 背栓式受力示意

取同一位置的石材面板的彎曲應力進行比較，背栓式彎曲應力最小，小單元式彎曲應力次之，短槽式彎曲應力最大。

背栓式連接計算: 風荷載作用下，4 點支承背栓式連接板最大彎曲應力標準值 σwk= 6mwklxly/ t2( m為彎矩系數，wk為風荷載標準值，lx，ly分別為石材板水平、豎向邊長，t 為石材板厚) ，垂直于板面地震作用下，最大彎曲應力標準值 σEk= 6mqEklxly/ t2( qEk為地震荷載標準值) ，應力作用組合 σ = 1. 4σwk+1. 3 × 0. 6σEk。石材板面需滿足 σ ＜ fg，其中 fg為石材彎曲強度設計值。

3 石材幕墻幾組試驗結論

1) 參考有關對比性試驗數據證明: 在同等受力狀態，板材規格尺寸相同的情況下，背栓體系的承載性能高于傳統銷釘銷板體系 3 ～4 倍，而相應的板材變形僅為其 1/2 或更小。

2) 中國建筑科學研究院對慧魚公司委托的石材幕墻背栓式連接方式進行模擬振動臺動力試驗，當相當于 9 度罕遇地震時，背栓無一失效，面板無一破損，框架層間位移達到層高的 1/102，這種幕墻滿足抗震要求。

3) 廣州明華抗震技術工程公司進行的一組對比試驗: A 面為小單元石材幕墻，B 面為通槽式石材幕墻，C 面為短槽式及鋼銷式石材幕墻。在臺面地震加速度為 0. 6g 以下時，A，B，C 面的石材和 4 種連接方式表現均較好; 在臺面地震加速度為 0. 6g時，B 面和 C 面各有一塊石材在連接處有局部損壞;在相當于 8 度地震時，A 面小單元石材幕墻沒有損壞，表現較好。

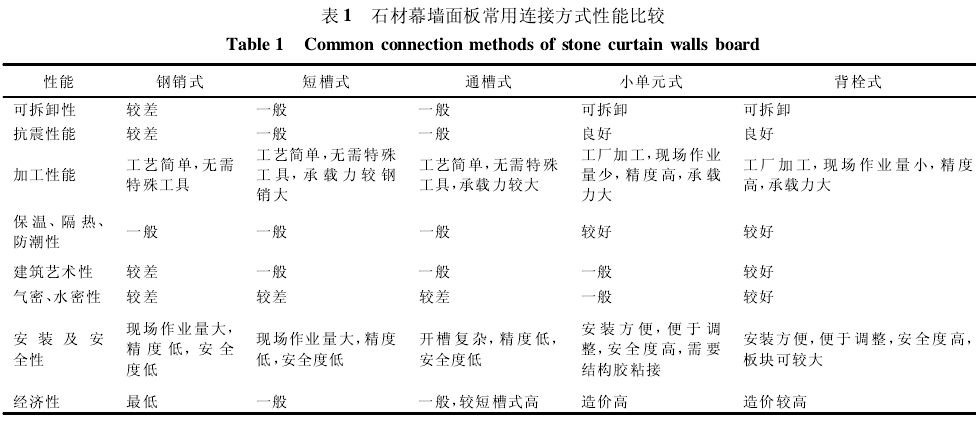

4 石材幕墻面板常用連接方式性能比較( 見表 1)5 結語通過以上分析和試驗說明，高層建筑中石材幕墻優先考慮背栓式和小單元式連接方式，當然石材面板的強度計算需要滿足要求，在大板塊石材幕墻中背栓式要好于小單元式連接方式?？紤]經濟性，中低層建筑優先選取短槽式連接方式是合適的。

針對不同的工程，合理選取連接方式，這樣才會滿足規范要求并且經濟合理。
